室外通信光缆交接箱的介绍及主要特点

发表时间:2017-05-24

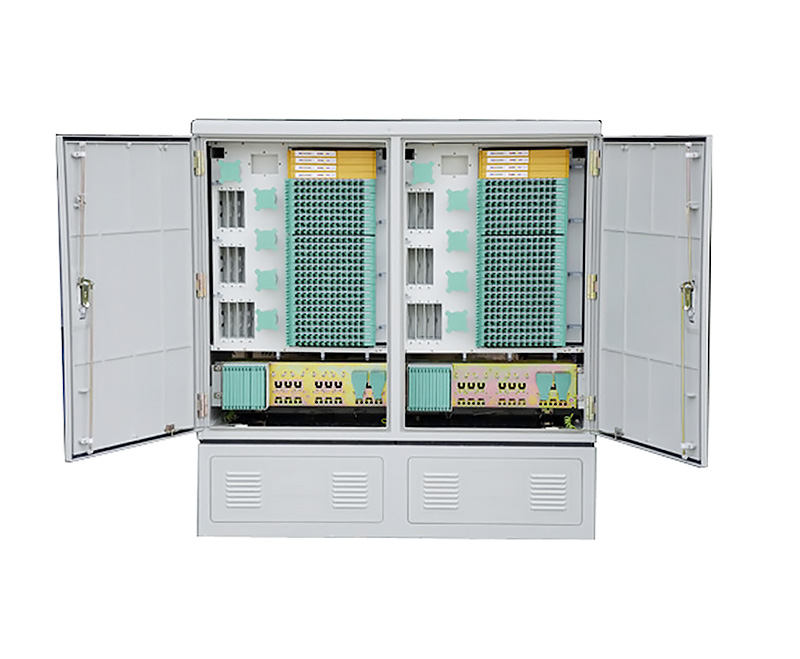

光缆交接箱

1.1  室外通信光缆交接箱 、通信交接箱、 通讯光缆交接箱主要用于通信光缆出局后至各光分配节点的连接、分配和高度。本产品提供安全可靠、灵活机动的光纤线路管理,适用于各种光通信网络,尤其适合于用户光纤接入网工程。

1.2 结构

GXF5-9型室外光缆交接箱由外箱体、内部金工件、熔接配线一体化模块、熔接模块、光缆固定保护装置及附件组成。
箱体正面配置24套熔接配线一体化模块。
说明:箱体底部可配置直通模块。

1.3 主要特点

1.3.1 箱体介绍

        不锈钢箱体

1、使用寿命长---箱体采用不锈钢制作,解决箱体老化开裂问题,使用寿命长达30年以上。
2、适应恶劣的环境---能适应多变的气候,恶劣的工业环境、侵蚀的化学剂、高强度的紫外线以及机械压力变化的全天候使用环境。
3、 防雨、防雪、防尘、防虫害---箱体密封条采用耐老化、耐化学剂、回弹性强的硅橡胶高性能发泡密封条,能有效防雨、防尘、防止昆虫进入。
4、安全、可靠---箱体门锁结构上采用三点式锁定,门锁采用防水型手动锁(并配有钥匙),弹起式开启手柄,无需外加辅助机构。

1.3.2 设备特点

1、箱体采用双层结构,内放保温层。表面静电喷塑处理,造型简洁大方,能起到隔热、耐腐蚀、防水作用,密封性能可达IP65级要求。
2、本设备适用于室外落地式安装,配有安装底座。
3、本设备有调线部分、存储部分、直接熔接部分、光缆的开剥、固定、接地等部分组成。
4、调线部分采用抽屉式托盘结构,集熔接、盘储、配线为一体,简单明了,既保证了光纤的曲率半径,又大大简化了工程维护工作量。
5、适配器采用倾斜、卡式安装,操作快捷方便,传输损耗低,避免光传输时可能对眼睛造成的伤害,卡座可安装FC型、SC型、ST型适配器。
6、存储部分可存储多余的跳纤,空间大,盘绕方便,曲率半径大于40mm。
7、直接熔接部分的熔接盘为抽屉式结构,使用简单,操作方便。
8、光缆固定简单牢固,接地保护安全可靠,并可集中导出,操作方便。
9、适用于普通光缆,也适用于带状光缆。

1.4 主要技术性能指标

1.4.1 使用条件:环境温度:-40℃~+60℃;

         环境湿度:≤95%(+40℃时);

         大气压力:70kPa~106kPa;

1.4.2 连接器衰减(插入、互换、重复)≤0.3db;

1.4.3 回波损耗:APC型≥60db,UPC≥50db,PC型≥45dB;

1.4.4 连接器插拔耐久性寿命>1000次;

1.4.5 箱体防护等级:IP65级;

1.4.6 阻燃:符合GB5169.7实验A要求;

1.4.7 绝缘电阻:接地装置与箱体金工件之间的绝缘电阻不小于2×10 MΩ/500V(DC);

1.4.8 耐电压:接地装置与箱体金工件之间的绝缘电阻不小于3000V(DC)/1min光交箱。
