立式光缆接续盒的内部结构及功能特点

发表时间:2017-06-14

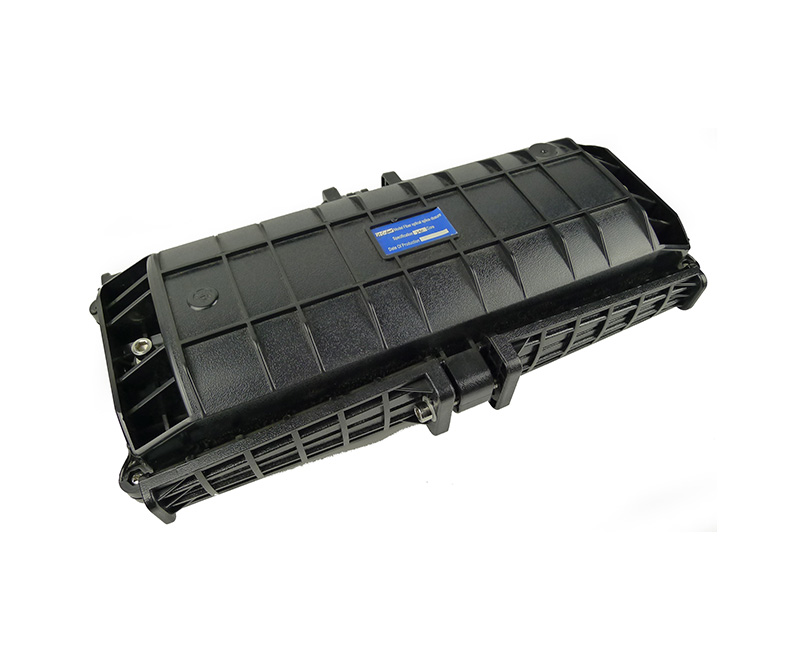

光缆接续盒
简介:

立式光缆接续盒,又叫光缆接头盒和炮筒,是光缆的端头接入的地方,然后通过光纤跳线接入光交换机。阻止大自然中热、冷、光、氧和微生物引起的材料老化,并 且具有优良的力学强度,坚固的光缆接头盒外壳及主体结构件能够忍受最恶劣的环境变化,同时起到阻燃,防水作用,使震动、撞击、光缆拉伸、扭曲等得到保护。

内部结构:

1.支撑架:是内部构件的主体。
2.光缆固定装置:用于光缆与底座固定和光缆加强元件固定。一是光缆加强芯在内部的固定;二是光缆与支撑架夹紧的固定;三是光缆与接头盒进出缆用热缩护套 密封固定。
3.光纤安放装置:能有顺序地存放光纤接头和余留光纤,余留光纤的长度应不小于1米,余留光纤盘放的曲径不小于35mm。其中收容盘多可四层,容量较大,并能 根据光缆接续的芯数调整收容盘。
4.光纤接头保护:把热缩后的保护套管放在收容盘里的纤芯固定夹上也可采用硅胶固定法。
5.光缆与接头盒密封:对光缆及底座进缆处用砂布将接头盒和光缆的交接处进行打磨,用清洁剂把打磨处擦干净,贴上铝箔,再将热缩管放在接头盒的入缆处,用 喷灯按照先中间后向两端缓慢加热,使整个热缩管完全收缩即可。

用途:

1.适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。
2.结构光缆的终端机房内的接续。
3.光缆接续盒通常适用于室内或非露天的室外使用,不适合于露天使用,如要使用,应采取保护措施。工作温度:室内型:-5℃~+40℃;室外型:-20℃-+60℃。

分类:

1.按外形结构分类,可分为帽式和卧式。
2.按外壳材料分类,可分为塑料外壳和金属外壳。
3.按光缆连接方式分类,分为直通连接和分歧连接。
4.按密封方式分类,分为热收缩密封型和机械密封型。
5.根据光缆敷设方式有架空、管道(隧道)和直埋等类型。
6.按是否可以装配适配器分类,可以分为可装配适配器型和不可装配适配器型。

功能与特点:

1.光缆接续盒可同时用于部分主干光缆与分歧光缆熔接、部分主干光缆与尾纤或尾缆熔接,通过跳纤连接到光交换设备。可以省去网络箱内的熔接单元、配线单元 、网络箱壳体的部分材料、光缆接续盒到网络箱的光缆及整个作业过程。
2.光纤熔接单元,光纤收容盘增加或减少快速省时,光纤收熔盘翻转角度达到90℃以上,为将来扩容、维护提供方便。
3.光纤配线单元,能安装FC、SC、ST、LC适配器的固定模块,安装十分方便,可根据用户需要配置,各模块尺寸及安装孔相同。
4.创新的结构设计,安装方便可靠,整套塑件采用科学配方的高强度PC工程塑料,注塑成型能在-40℃~+65℃自然环境下长期使用。
5.专利产品——弹性体密封构件能达到多次重复开启,重复使用,保持密封性能良好。
6.多功能光缆接续盒,可挂壁或抱杆安装。为光纤网络建设实现FTTH接入降低成本,又提高了通信质量。
