光缆分纤箱中如何接线及主要特点
发表时间：2017-06-29

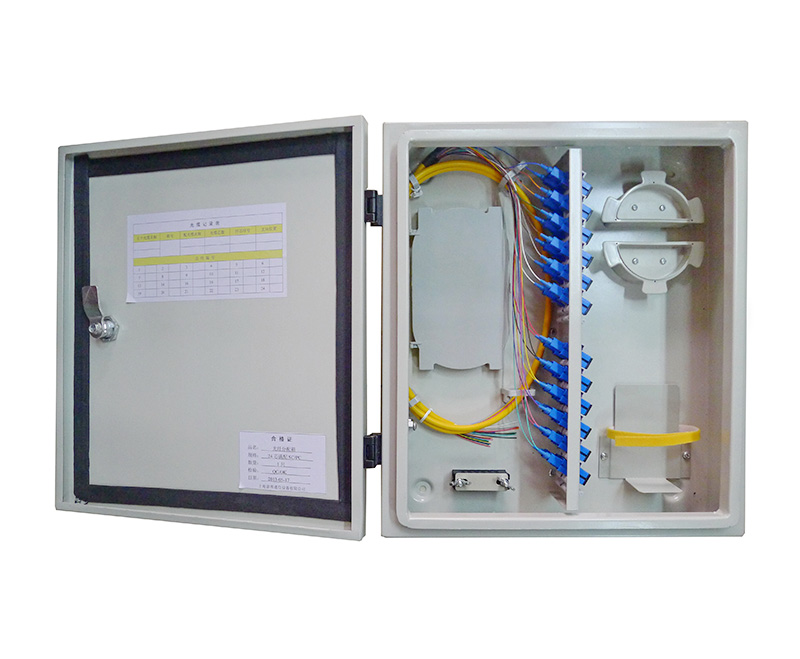

光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备。那么光缆分纤箱中如何接线呢？以及它的特点有哪些，今天我们一起来了解一下，希望对大家有所帮助！
光缆分纤箱接线方法：
a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；
b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；
c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在 “停泊区” ；
f.进行光缆加强芯接地，将接地线从光缆入口引出接地；
g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。
光缆分纤箱特点：
1.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。
2.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
3.分路器模块端口倾斜15°设计，走线路由顺畅。
4.系列化插片可积木化组合，扩容方便，投资节省。
5.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
以上就是光缆分纤箱的接线方法以及它的特点，而且本产品也应用于FTTH接入系统中的终端接入环节中，特别适用于室外壁挂式或抱箍式条件下使用。通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。
